Holzbalkendecke Statik: Das gehört zur vollständigen Berechnung

Was die Statik einer Holzbalkendecke eigentlich berechnet

Eine Holzbalkendecke wirkt einfach: ein paar Balken, dazwischen der Fußbodenaufbau. Rechnerisch steckt darin aber ein vollständiger Standsicherheitsnachweis mit drei Kernkomponenten: Lastannahmen, Systembildung und Bemessungsergebnisse. Diese drei Punkte bilden das Fundament jeder statischen Berechnung, unabhängig davon, ob es um einen Neubau oder eine Bestandsdecke geht.

• Die Lastannahmen erfassen das Eigengewicht der Konstruktion, die Nutzlasten aus Möblierung und Personen sowie Zusatzlasten aus Ausbau, Dämmung oder Estrich.
• Die Systembildung überträgt das reale Bauteil in ein statisches Modell, meist einen Balken auf zwei Auflagern.
• Die Bemessungsergebnisse liefern schließlich zwei getrennte Nachweise: den Tragfähigkeitsnachweis gegen Bruch (Biegespannung) und den Gebrauchstauglichkeitsnachweis gegen zu starkes Durchbiegen.

Für die eigentliche Berechnung setzen Tragwerksplaner meist das sogenannte Gammaverfahren ein – ein Rechenmodell, das mehrere miteinander verbundene Holzquerschnitte wie ein einzelnes tragendes Bauteil behandelt. Es ist benannt nach der Hilfsgröße Gamma aus der DIN 1052 und ebenfalls im Eurocode 5 dokumentiert. Das Verfahren setzt voraus, dass die Decke gleichmäßig verteilte Lasten trägt und keine Querschnittsänderungen wie Treppenaussparungen im Tragsystem vorliegen. Bei Aussparungen oder unstetigen Lasten liefert das Gammaverfahren falsche, im Zweifel unsichere Werte. Dann braucht es ein genaueres Berechnungsmodell.

Warum bei Holzbalkendecken die Durchbiegung entscheidet

Ein Balken kann rechnerisch noch tragen und trotzdem als mangelhaft gelten, weil er zu stark durchbiegt. Bei Spannweiten über 4 Metern ist häufig nicht die Biegefestigkeit der begrenzende Faktor, sondern der Durchbiegungs-Grenzwert von L/300, also ein Dreihundertstel der Spannweite. Der Wert gibt vor, wie stark der Boden unter Last einfedern darf, bevor er als mangelhaft gilt. Wird dieser Wert überschritten, schwingt der Boden spürbar, selbst wenn der Balken den reinen Bruchnachweis noch erfüllt.

Für eine erste Einschätzung gilt die Faustformel: Die Balkenhöhe in Zentimetern entspricht ungefähr der Spannweite in Metern mal vier plus vier. Bei 3 Metern Spannweite ergibt das rund 16 cm, bei 4 Metern 20 cm, bei 5 Metern 24 cm und bei 6 Metern 28 cm.

‍

Ein Praxisbeispiel zeigt, wie eng die beiden Nachweise beieinanderliegen: Ein Balken mit 200 mal 100 Millimetern überschreitet bei 4,5 Metern Spannweite mit 15,5 Millimetern Enddurchbiegung den Grenzwert L/300 von 15,0 Millimetern knapp, während ein Balken mit 200 mal 120 Millimetern mit 13,1 Millimetern deutlich darunterbleibt. Der Grund liegt in der Physik: Die Biegesteifigkeit eines Balkens wächst mit der dritten Potenz seiner Höhe, während die Breite nur linear wirkt. Ein höherer statt ein breiterer Balken senkt die Durchbiegung also weit wirksamer.

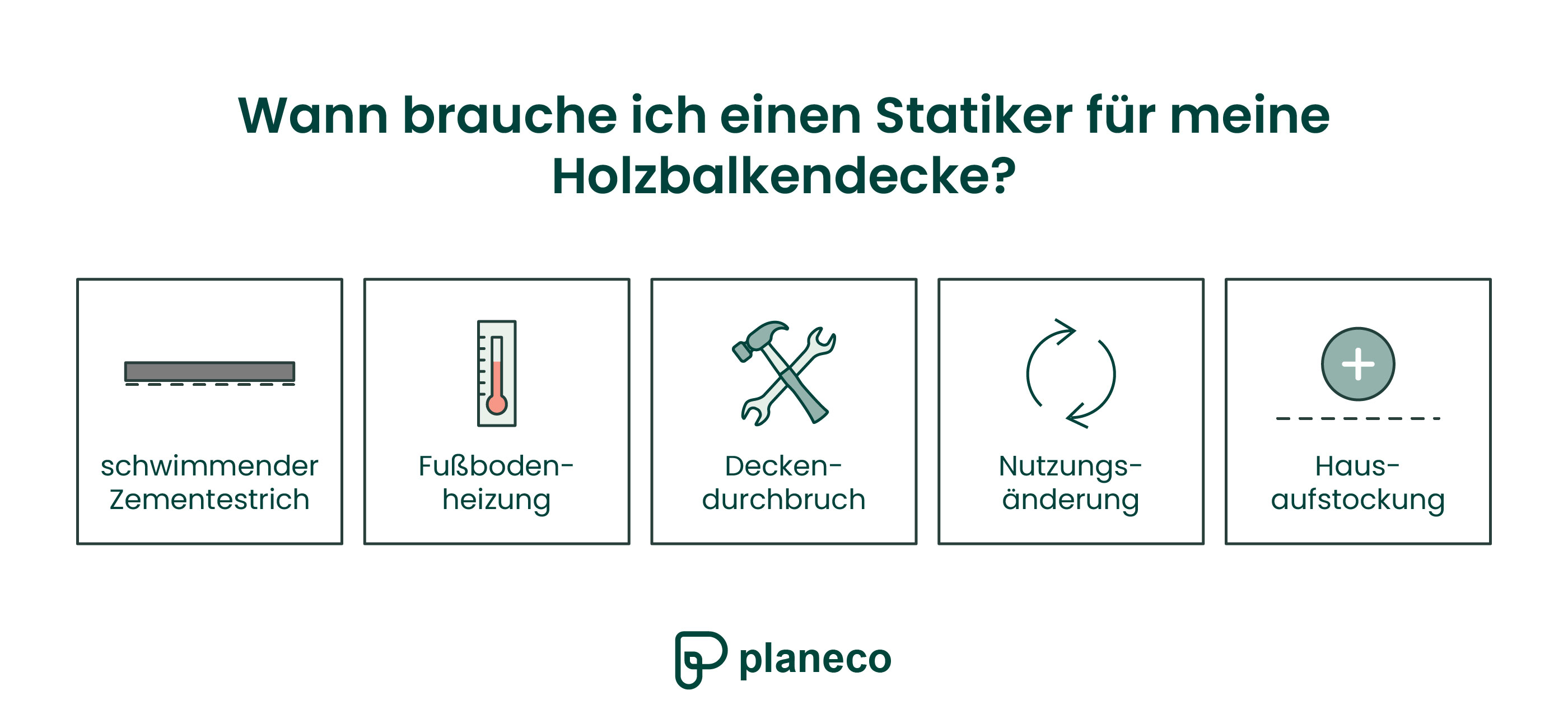

Wann brauche ich einen Statiker für meine Holzbalkendecke?

Nicht jede Veränderung an einer Holzbalkendecke braucht eine neue Berechnung. Wer eine der folgenden Maßnahmen plant, sollte vorher prüfen lassen, ob die Decke die zusätzliche Last überhaupt aufnehmen kann.

Anlässe, bei denen eine neue statische Prüfung nötig ist

Folgende Umbaumaßnahmen verändern die Lastsituation einer Holzbalkendecke so stark, dass eine erneute Prüfung erforderlich wird.

• Ein schwimmender Zementestrich bringt eine spürbare Zusatzlast in die Decke, die in der ursprünglichen Bemessung häufig nicht vorgesehen war.
• Eine Fußbodenheizung erhöht sowohl das Gewicht als auch die Feuchtebelastung der Konstruktion.
• Ein Deckendurchbruch, etwa für eine neue Treppe, erfordert in der Regel einen sogenannten Wechsel, bei dem ein durchtrennter Balken über einen Querbalken an die Nachbarbalken angeschlossen wird.
• Eine Nutzungsänderung, etwa von Wohn- zu Gewerbefläche, bringt oft höhere Nutzlasten mit sich, als die Decke ursprünglich tragen musste.
• Bei einer Hausaufstockung wird die bestehende Geschossdecke im Deckenfeld möglichst nicht zusätzlich belastet, weil sie für den ursprünglichen Zweck bemessen wurde und für die neue Last in der Regel nicht ausreicht. Die neuen Lasten werden stattdessen über die tragenden Wandachsen abgeleitet. Wird in Holzrahmenbauweise aufgestockt, bleibt die zusätzliche Last deutlich geringer als bei einer Aufstockung in Massivbauweise, bei der mindestens die dreifache Last ins Gebäude kommt.

‍

[[statiker-button]]

‍

Bestandsbauten ohne Pläne: der Sonderfall

Fehlen für eine bestehende Holzbalkendecke der Querschnitt und die Holzklasse, ist eine Bestandsaufnahme vor der Berechnung zwingend. Kerben und Bohrungen im Balken verringern das tatsächliche Tragvermögen messbar. Deshalb reicht eine Schätzung nach Augenmaß nicht aus.

Ohne gesicherte Ursprungsstatik gilt die häufig verwendete Festigkeitsklasse C24. Dies ist eine Einstufung für die Tragfähigkeit von Bauholz und gilt nur als Annahme, nicht als gesicherte Feststellung. Stellt sich dabei heraus, dass ein Balken nicht tragfähig ist, lässt er sich oft ertüchtigen: Ein zusätzlicher Balken, zwischen die vorhandenen eingefügt, verdoppelt die Tragkraft rechnerisch.

Genehmigungsstatik vs. Ausführungsplanung: der Unterschied, den viele Bauherren nicht kennen

Viele Bauherren gehen davon aus, dass mit der genehmigten Statik auch klar ist, wie gebaut wird. Das stimmt nur zum Teil. Die Genehmigungsstatik legt die groben Bauteildimensionen fest und wird als Teil des Bauantrags beim Bauamt eingereicht, üblicherweise im Maßstab 1:100. Für die eigentliche Umsetzung auf der Baustelle braucht es zusätzlich die Ausführungsplanung mit Leitdetails, die im Maßstab zwischen 1:50 und 1:5 zeigen, wie Anschlüsse, Querschnitte und Verbindungen konkret ausgeführt werden.

Ohne diese Leitdetails weiß auf der Baustelle niemand genau, wie die berechneten Bauteile tatsächlich eingebaut werden sollen – mit entsprechendem Risiko für Verzögerungen und Nachträge. Die Ausführungsplanung kostet nach Erfahrungswert etwa das 1,0- bis 1,5-fache der Genehmigungsstatik, abhängig vom jeweiligen Baukörper. Bei Sanierungen mit Holz-Beton-Verbundlösungen kommen zusätzlich Schal- und Bewehrungspläne hinzu – ein weiterer Grund, Genehmigungsstatik und Ausführungsplanung von Anfang an aus einer Hand zu planen.

[[statiker-klein]]

Holzbalkendecke und Tragwerksplanung mit Planeco Building

Die Statik einer Holzbalkendecke ist kein Heimwerkerthema. Der Durchbiegungsnachweis, die Bestandsaufnahme bei fehlenden Plänen und die Ausführungsdetails auf der Baustelle erfordern Fachkenntnis, die ein Online-Rechner nicht ersetzt. Wer vor dem Bauen nachfragt, statt danach zu korrigieren, spart am Ende Zeit und Geld.

Planeco Building begleitet Sie mit erfahrenen Tragwerksplanern, von der Genehmigungsstatik über die Leitdetails bis zur vollständigen Ausführungsplanung – aus einer Hand, bundesweit und vollständig digital. Fragen Sie unverbindlich Ihren Statiker an und erfahren Sie, welche Berechnung Ihre Holzbalkendecke tatsächlich braucht.
