Was müssen Bauzeichnungen enthalten?

Bauzeichnungen bilden die Grundlage für die Prüfung durch das Bauamt. Formal sind immer dieselben Unterlagen erforderlich: Grundrisse aller Geschosse, Schnitte und Ansichten. In der Praxis verzichten manche Behörden aus pragmatischen Gründen auf einzelne Planbestandteile, etwa den Grundriss des Dachgeschosses bei einer Maßnahme im Erdgeschoss. Darauf verlassen sollte man sich jedoch nicht.

Grundrisse

Der Grundriss zeigt das Gebäude im horizontalen Schnitt und stellt alle Räume eines Geschosses mit ihren Abmessungen, Wandstärken, Türen und Fenstern dar. Im Idealfall sind Grundrisse für alle Geschosse einzureichen, mindestens jedoch für das Stockwerk, in dem sich die betroffene Einheit befindet. Der geforderte Maßstab liegt in der Regel bei 1:100.

Zudem müssen alle drei Maßketten vollständig vorhanden sein: Innenmaße der einzelnen Räume, Gesamtaußenmaße des Gebäudes sowie Fenstermaße mit Angabe von Größe und Position.

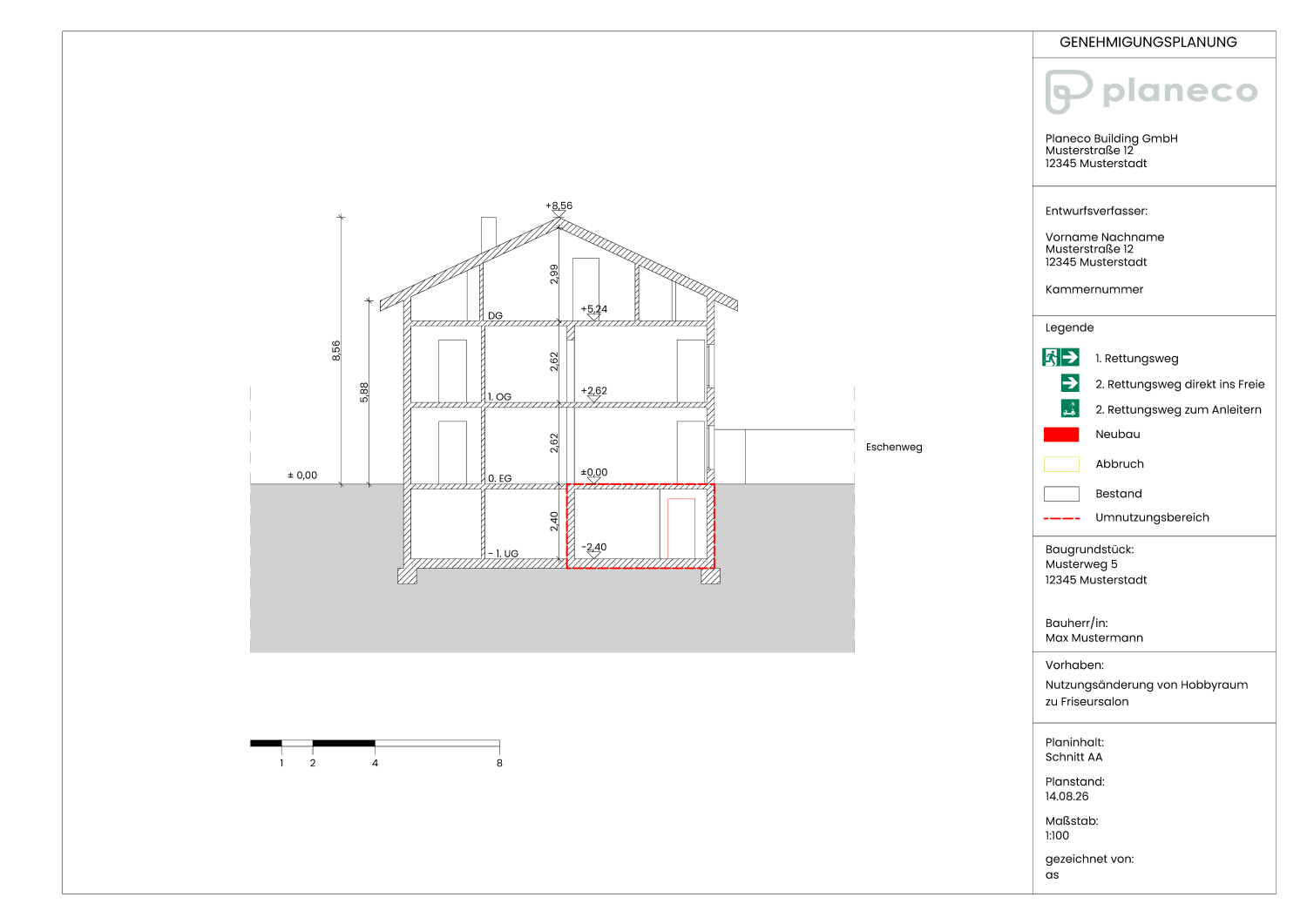

Schnitte

Der Gebäudeschnitt zeigt das Haus im Querschnitt. Er stellt Geschosshöhen, Dachkonstruktion und die vertikale Anordnung aller Bauteile dar. Mindestens ein Schnitt ist erforderlich, der deutlich, nachvollziehbar und mit vollständigen Höhenangaben versehen ist.

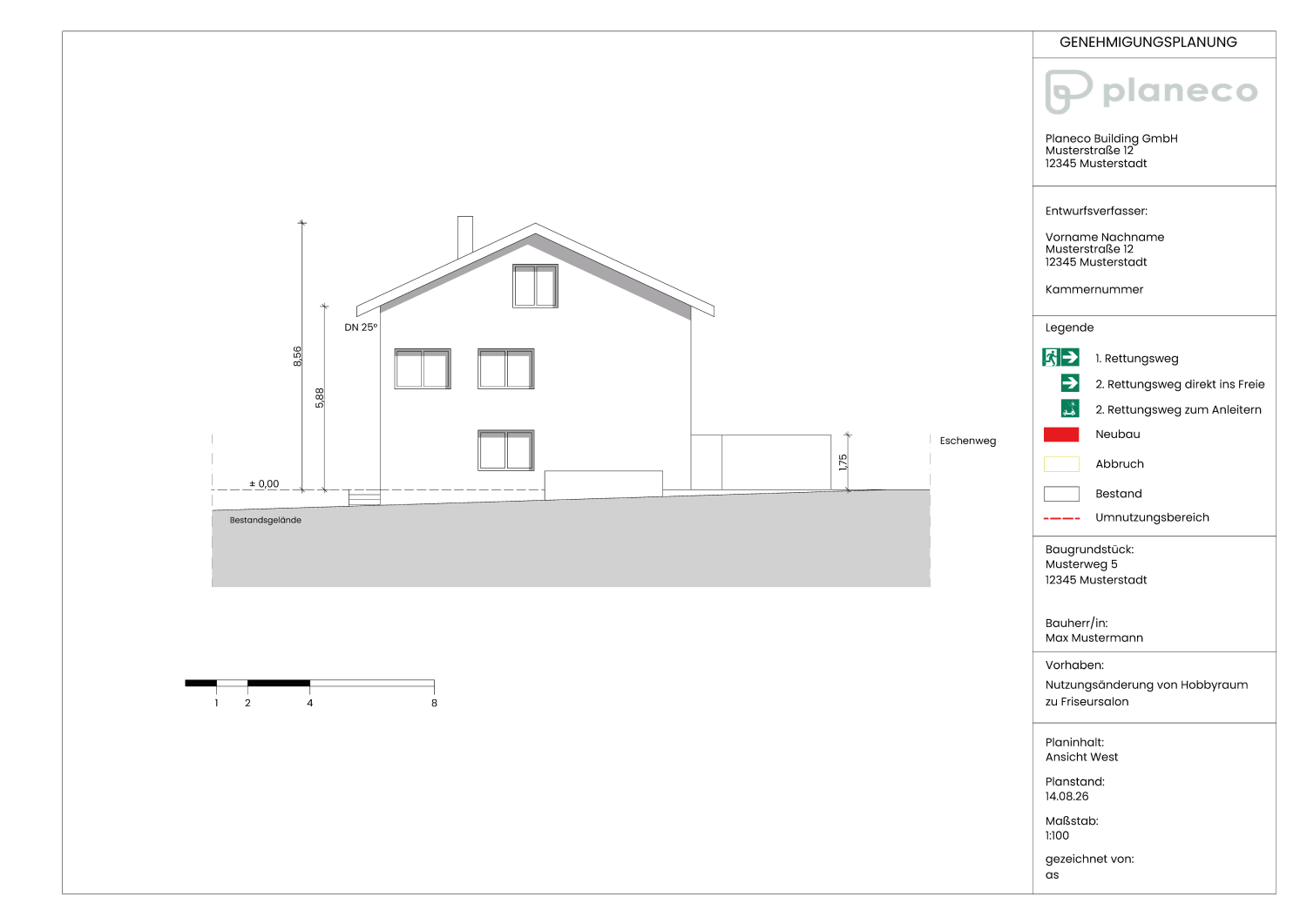

Ansichten

Ansichten zeigen das Gebäude von außen, im Idealfall aus allen vier Himmelsrichtungen. Bei Reihenhäusern genügen in der Regel die Ansichten von vorn und hinten. Sie dokumentieren die Aufteilung der Fassade, die Fensteranordnung sowie die Dachform und sind für die baurechtliche Prüfung unverzichtbar.

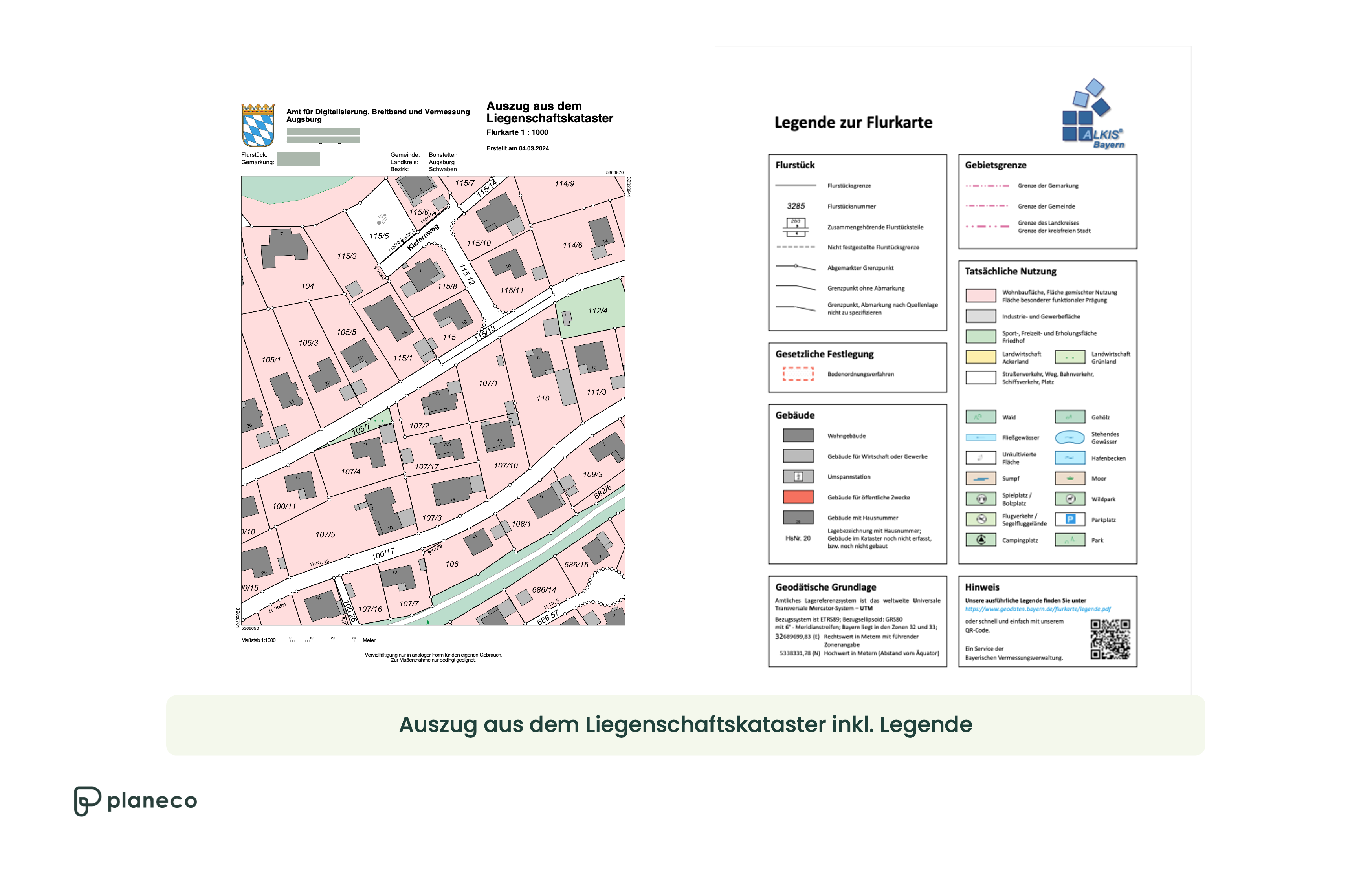

Katasterauszug zur Bauvorlage

Der Katasterauszug ist ein amtliches Dokument, das die Lage des Grundstücks, seine Grenzen, die Flurstücksnummer und die vorhandene Bebauung belegt. Er wird im Maßstab 1:500 oder 1:1000 benötigt und darf in der Regel nicht älter als sechs Monate sein. Eigentümer erhalten ihn beim zuständigen Katasteramt oder über das Geodatenportal ihres jeweiligen Bundeslandes.

Wo bekomme ich die Pläne für mein Bauprojekt her?

Wer keine aktuellen Bauzeichnungen besitzt, hat mehrere Möglichkeiten, an die benötigten Unterlagen zu kommen. Die häufigsten Anlaufstellen im Überblick:

• Eigentümer oder Hausverwaltung: Bei Mietobjekten oft die schnellste Option
• Bauaktenarchiv der zuständigen Baubehörde: Dort sind Pläne älterer Gebäude archiviert
• Gemeinde: Gemeinden werden im Baugenehmigungsverfahren beteiligt und besitzen daher ebenfalls vollständige Bauaktenarchive
• Ursprüngliches Architekturbüro: Falls das Büro noch existiert und die Unterlagen aufbewahrt hat‍
• Planeco Building: Falls keine verwertbaren Pläne vorhanden sind, bietet Planeco Building bundesweit professionelle Bestandsaufmaße als Grundlage für die anschließende Erstellung der Bauzeichnungen an

[[banner-klein]]

Qualitätsmerkmale: Woran erkennt man gute Bauzeichnungen?

Nicht jeder Plan, der auf den ersten Blick vollständig wirkt, ist für einen Bauantrag tatsächlich geeignet. Gute Bauzeichnungen erfüllen folgende Voraussetzungen:

• Maßstab und Maßketten: Maßstab 1:100, alle drei Maßketten (Raummaße, Wandstärken, Außenmaße) vollständig vorhanden
• Scanqualität: Kein Schatten, keine Knicke, keine Verwacklungen; alle Ränder und Maßzahlen vollständig sichtbar
• Dateiformat: Als PDF oder im Architektenformat DWG oder DXF, keine Fotos oder Handyaufnahmen
• Darstellung: Schwarz-Weiß reicht im Bestand aus; neue Bauteile und neue Nutzungen farbig gemäß Bauamtscode (Gelb = Abbruch, Rot = Neubau)
• Planungsstand: Die Pläne müssen den letzten genehmigten Stand des Gebäudes zeigen
• Vollständigkeit: Formal sind immer Grundrisse aller Geschosse, alle Ansichten und mindestens ein Schnitt mit Höhenangaben einzureichen

Häufige Fehler und wie man sie vermeidet

Viele Verzögerungen im Genehmigungsverfahren entstehen durch vermeidbare Mängel bei der Übermittlung von Bauzeichnungen. Die häufigsten Fehler im Überblick:

• Handyfotos statt PDF: Pläne immer professionell einscannen lassen, z. B. im Copyshop oder mit einem Büroscanner
• Abgeschnittene oder geknickte Pläne: Wichtige Maßzahlen und Linien sind nicht mehr erkennbar oder die Zeichnung selbst ist unvollständig
• Fehlende Maßketten: Ohne vollständige Bemaßung kann das Bauamt das Vorhaben nicht prüfen
• Veraltete Planstände: Planunterlagen müssen auf Basis des letzten genehmigten Stands erstellt werden, nicht des tatsächlichen Ist-Zustands
• Bunte Markierungen: Persönliche Farbmarkierungen oder Textmarker haben in Bauzeichnungen nichts verloren
• Nur Teilbereiche eingereicht: Das Bauamt benötigt in aller Regel das Gesamtgebäude, einzelne Räume oder Etagen reichen nicht aus
• Pläne ohne erkennbaren Maßstab: Wurden Pläne verkleinert oder vergrößert, ist der ursprüngliche Maßstab nicht mehr gültig

Alte Bauzeichnungen nutzen oder neu erstellen lassen?

Ob Bestandspläne noch verwendbar sind oder neue Bauzeichnungen erstellt werden müssen, lässt sich nicht pauschal am Alter der Pläne festmachen. Entscheidend sind Qualität, Aktualität und der Umfang des geplanten Vorhabens.

Wann alte Pläne noch ausreichen

Bestehende Bauzeichnungen können weiterverwendet werden, wenn sie bestimmte Voraussetzungen erfüllen. Prüfen Sie vorab diese Punkte:

• Das Gebäude wurde seit Erstellung der Pläne nicht baulich verändert.
• Veränderungen lassen sich leicht in den Bestandsplänen ergänzen/anpassen.
• Die Zeichnungen sind vollständig, maßstabsgerecht (1:100) und gut lesbar.
• Alle Maßketten, Ansichten und mindestens ein Schnitt sind vorhanden.
• Die Pläne liegen als PDF und nicht als Foto vor.

Kleinere Mängel – etwa fehlende Maßketten oder Scanartefakte – lassen sich nachträglich ergänzen. Planeco Building übernimmt diese Aufbereitung und bringt vorhandene Bestandsunterlagen auf den erforderlichen Stand.

Wann neue Bauzeichnungen Pflicht sind

In bestimmten Situationen führt kein Weg an neuen Bauzeichnungen vorbei. Neue Pläne sind erforderlich:

• Wenn wesentliche bauliche Änderungen geplant sind und sich diese Änderungen nicht in die bestehenden Pläne ergänzen/eintragen lassen.
• Wenn die vorhandenen Pläne den tatsächlichen Gebäudezustand nicht mehr korrekt abbilden.
• Wenn die Bestandsunterlagen qualitativ nicht ausreichen, z. B. durch schlechte Scanqualität, fehlende Maßketten oder unleserliche Linien.

Je umfangreicher der geplante Umbau, desto wahrscheinlicher ist eine vollständige Neuzeichnung. Liegen qualitativ gute Bestandsunterlagen vor, lassen sich neue Pläne jedoch oft ohne erneutes Aufmaß erstellen. Wer das frühzeitig klärt, vermeidet Nachforderungen und unnötige Verzögerungen im Genehmigungsverfahren.

Was kostet die Erstellung neuer Bauzeichnungen?

Die Kosten für neue Bauzeichnungen richten sich nach Umfang und Komplexität des Vorhabens. Als Orientierung gilt ein Stundensatz von 85,– € bis 120,– € netto. Bei einem einfachen Einfamilienhaus mit Grundriss, Schnitt und Ansichten fallen in der Regel Gesamtkosten für die Unterlagen von etwa 850,– € netto an.

Der tatsächliche Aufwand hängt dabei von mehreren Faktoren ab: Größe und Komplexität des Gebäudes, Anzahl der Geschosse, Qualität der vorhandenen Bestandsunterlagen, Umfang der geplanten Änderungen und Bedarf eines Aufmaßes vor Ort. Ein Mehrfamilienhaus mit mehreren Geschossen und umfangreichen Umbaumaßnahmen erfordert mehr Aufwand als die einfache Grundrissplanung für eine einzelne Wohneinheit.

Planeco Building bietet die Erstellung von Bauzeichnungen wahlweise pauschal oder auf Stundenbasis an. Wer nur einen einzelnen Grundriss benötigt, zahlt entsprechend weniger als jemand, der ein gesamtes Gebäude neu dokumentieren lässt.

[[bauantrag]]

Neue Bauzeichnungen erstellen lassen: Warum es sich lohnt

Wer einen Bauantrag mit unvollständigen oder mangelhaften Unterlagen einreicht, riskiert Nachforderungen durch das Bauamt. Aktuelle, korrekte Bauzeichnungen zahlen sich dagegen auf mehreren Ebenen aus:

• Schnellere Genehmigung: Vollständige und korrekte Unterlagen reduzieren Rückfragen beim Bauamt, beschleunigen den Prüfprozess und hinterlassen einen professionellen Eindruck.
• Weniger Fehlerrisiko: Ungenaue Pläne können zu Planungsfehlern führen. Das zieht Nachforderungen und zusätzliche Abstimmungsrunden mit dem Bauamt nach sich.
• Bessere Dokumentation: Aktuelle Bauzeichnungen ermöglichen eine präzise Bewertung von Wohn- und Nutzflächen. Das erleichtert die Einschätzung durch Banken und vereinfacht die Vermarktung beim Verkauf.
• Zukunftssicherheit: Wer plant, die Immobilie zu verkaufen, zu vererben oder weiterzuentwickeln, legt mit aktuellen Plänen die Grundlage dafür.
• Reibungslose Zusammenarbeit: Korrekte Pläne erleichtern die Abstimmung mit Statiker, Brandschützer, Handwerkern und Behörden.

Wer professionelle Bauzeichnungen für sein Vorhaben benötigt, ist bei Planeco Building in guten Händen. Dank digitaler Abwicklung und erfahrener Architekten erhalten Sie alle Unterlagen schnell und zuverlässig.

Planeco Building erstellt professionelle Bauzeichnungen zu transparenten Preisen

Vollständige, normgerechte Bauzeichnungen sind die Voraussetzung für ein reibungsloses Genehmigungsverfahren. Wer hier spart, riskiert Nachforderungen, gestoppte Verfahren und vermeidbare Verzögerungen.

Planeco Building übernimmt die Erstellung professioneller Bauzeichnungen – bundesweit, digital und zu transparenten Preisen. Unsere erfahrenen Architekten prüfen zunächst, ob vorhandene Bestandsunterlagen aufbereitet werden können oder eine Neuzeichnung erforderlich ist. Sind keine verwertbaren Pläne vorhanden, bietet Planeco Building zusätzlich professionelle Bestandsaufmaße an. Die Abrechnung erfolgt wahlweise pauschal oder auf Stundenbasis.

Nehmen Sie jetzt Kontakt auf und sichern Sie sich eine kostenlose Erstberatung.
