Der Lageplan ist Pflichtbestandteil jedes Bauantrags – ob Neubau, Umbau oder Nutzungsänderung – und trotzdem wissen viele Bauherren nicht, was er enthalten muss, wer ihn erstellen darf und wie sie ihn rechtzeitig bekommen. In diesem Artikel erfahren Sie Schritt für Schritt, worauf es ankommt und wie Planeco Building Sie dabei von der Beschaffung bis zur Einreichung begleitet.
Das Thema kurz und kompakt
- Pflichtdokument: Ohne Lageplan nimmt kein Bauamt einen Bauantrag an. Das gilt für Neubauten, Umbauten und Nutzungsänderungen gleichermaßen. Je nach Vorhaben ist entweder ein Sachverständigenlageplan – erstellt von einem Vermessungsingenieur – oder eine einfache Lageskizze des Architekten erforderlich.
- Zwei Teile: Der Lageplan besteht aus einem zeichnerischen und einem schriftlichen Teil mit Berechnungen zu GRZ und GFZ.
- Nur autorisierte Ersteller: Einen Sachverständigenlageplan dürfen ausschließlich öffentlich bestellte Vermessungsingenieure erstellen. Die Grundlage dafür liefert das Katasteramt in Form des Katasterauszugs aus dem Liegenschaftskataster. Eine einfache Lageskizze darf hingegen auch der Architekt anfertigen.
- Kosten und Dauer: Die Kosten variieren je nach Bundesland, Grundstücksgröße und Komplexität des Vorhabens – als Richtwert können Sie mit ca. 900,– € bis 3.200,– € rechnen.
- Planeco Building übernimmt die Koordination: Im Rahmen des Bauantrags-Service koordiniert Planeco die Beschaffung des Lageplans und erstellt alle weiteren Unterlagen.
Was ist ein amtlicher Lageplan und warum braucht ihn das Bauamt?

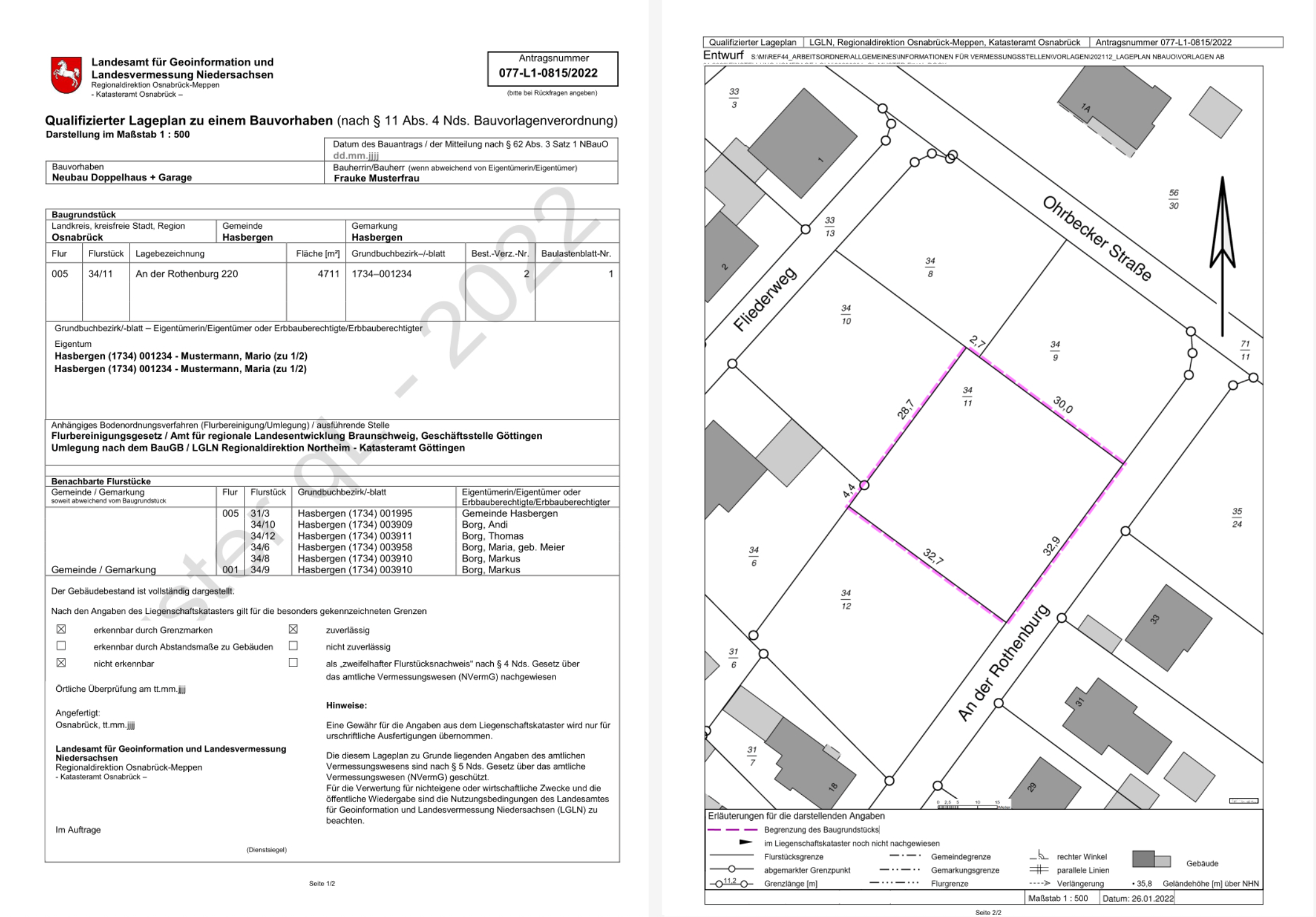

Stellen Sie sich Google Maps vor, maximal herangezoomt auf ein Grundstück – genau dort, wo Google Maps aufhört, beginnt der Lageplan zum Bauantrag. Er besteht aus zwei Teilen: der Grundlage und dem eigentlichen Planwerk. Die Grundlage ist der Katasterauszug aus dem Liegenschaftskataster: eine maßstäbliche Darstellung des aktuellen Zustands mit Grundstücksgrenzen und bestehenden Gebäuden – ohne jede Planung. Darauf aufbauend erstellt der Vermesser oder Architekt den Lageplan zum Bauvorhaben mit zeichnerischem und schriftlichem Teil. Erst hier werden das geplante Bauvorhaben, Abstandsflächen und Angaben zum Bebauungsplan eingetragen. Dieser Lageplan ist in allen Bundesländern Pflicht. Den Katasterauszug als separates Dokument fordern hingegen nur manche Bauämter zusätzlich an.
Für die Bauaufsichtsbehörde ist der Lageplan eines der Hauptwerkzeuge, um die bauplanungsrechtliche Zulässigkeit zu prüfen: Passt das Vorhaben ins Baufenster? Ist die Erschließung über eine öffentliche Verkehrsfläche gesichert? Darüber hinaus werden im Lageplan auch die Abstandsflächen dargestellt und geprüft – diese entstammen allerdings dem Bauordnungsrecht, nicht dem Bauplanungsrecht.
Selbst bei einer genehmigungspflichtigen Nutzungsänderung ohne jede bauliche Veränderung bleibt er Pflicht – denn er zeigt dem Bauamt, auf welchem Grundstück und in welchem Gebäude was passiert.
Was muss der Lageplan zum Bauantrag enthalten?
Der Inhalt eines Lageplans ist nicht dem Zufall überlassen, sondern wird durch die jeweilige Landesbauordnung sowie ergänzende Verordnungen geregelt – etwa durch die Verfahrensverordnung (VVO) in Baden-Württemberg, die die inhaltlichen Anforderungen weiter präzisiert. Je nach Vorhaben und Bundesland können die Anforderungen leicht variieren, der grundlegende Aufbau bleibt jedoch immer gleich.
Pflichtangaben nach Landesbauordnung
Jeder Lageplan zum Bauantrag gliedert sich in zwei Teile: den zeichnerischen Teil und den schriftlichen Teil. Der zeichnerische Teil zeigt das Grundstück und seine Umgebung als Draufsicht, üblicherweise im Maßstab 1:500. Der schriftliche Teil enthält die rechnerischen Nachweise zur bauplanungsrechtlichen Zulässigkeit, insbesondere die Berechnung von Grundflächenzahl (GRZ) und Geschossflächenzahl (GFZ). Beide Teile zusammen ermöglichen der Bauaufsichtsbehörde, Ihr Bauvorhaben vollständig zu beurteilen.
Darüber hinaus enthält der zeichnerische Teil auch grundlegende Angaben zur geplanten Bebauung: Die Firstrichtung wird als gestrichelte Linie eingetragen, die Anzahl der Vollgeschosse über römische Ziffern angegeben und die Dachform mit einem Kürzel benannt – zum Beispiel „SD 35°" für ein Satteldach mit 35 Grad Neigung. Gebäudehöhen hingegen gehören nicht in den Lageplan, sondern in die Schnittzeichnung.
Wichtig: Abstandsflächen gehören formal zum Lageplan, werden aber in der Praxis fast immer in einem separaten Abstandsflächenplan dargestellt. Im Maßstab 1:500 wäre sonst schlicht zu wenig Platz, um alle Informationen lesbar unterzubringen.
Unterschied: einfacher Lageplan vs. amtlicher Lageplan
Der Sachverständigenlageplan ist der Standard für jeden Bauantrag. Er wird von einem öffentlich bestellten Vermessungsingenieur (ÖbVI) erstellt und enthält sämtliche Pflichtangaben auf Basis des aktuellen Katasterauszugs – inklusive geplantem Bauvorhaben sowie der Berechnung von GRZ und GFZ. Demgegenüber steht die einfache Lageskizze, die auch ein Architekt anfertigen darf. Sie reicht bei Vorhaben aus, bei denen sich am Grundstück nichts Wesentliches verändert – zum Beispiel bei einer Garage, einer Dachgaube oder einer Nutzungsänderung ohne bauliche Eingriffe.
Ob die einfache Variante genügt, entscheidet immer die zuständige Bauaufsichtsbehörde. Fragen Sie deshalb vor Antragstellung nach. Denn alles, was unter dem vollen gesetzlichen Standard liegt, ist letztlich Kulanz der Behörde und kein Rechtsanspruch.
Wer darf einen Lageplan erstellen – und was kostet das?
Einen amtlichen Katasterauszug als Grundlage dürfen ausschließlich öffentlich bestellte Vermessungsingenieure (ÖbVI) erstellen. Den darauf aufbauenden Lageplan zum Bauantrag – mit Angaben zum geplanten Vorhaben, GRZ und GFZ – darf hingegen jeder Vermessungsingenieur anfertigen. Eine einfache Lageskizze bleibt dem Architekten vorbehalten. Die Kosten variieren je nach Bundesland deutlich:
Hinweis: Die genannten Werte sind unverbindliche Richtwerte. Die tatsächlichen Kosten richten sich nach der jeweiligen Vermessungsgebührenordnung des Bundeslandes sowie nach Grundstücksgröße und Komplexität des Vorhabens. Holen Sie vor der Beauftragung immer ein konkretes Angebot beim zuständigen Katasteramt oder einem öffentlich bestellten Vermessungsingenieur ein.
Die Kosten trägt immer der Bauherr: Diese sind separat von Architekten- oder Planungskosten zu betrachten. Bei Eilbearbeitung können zusätzliche Zuschläge anfallen. Wer den Aufwand nicht selbst koordinieren möchte, kann auf den Rundum-Service von Planeco Building setzen: Dabei wird zunächst geprüft, ob eine einfache Lageplanskizze ausreicht – die in diesem Fall selbst erstellt wird. Ist ein amtlicher Lageplan erforderlich, übernimmt Planeco Building die vollständige Koordination mit einem öffentlich bestellten Vermessungsingenieur.
beantragen!
Lageplan beantragen: So läuft der Prozess mit Planeco Building ab
Der Weg von der Beauftragung des Vermessungsingenieurs bis zur fertigen Einreichung beim Bauamt umfasst mehrere Schritte und Abstimmungen mit verschiedenen Stellen. Planeco Building übernimmt die gesamte Koordination rund um den Lageplan und fügt ihn nahtlos in Ihren Bauantrag ein. So sieht der Ablauf aus:
- Kostenlose Erstberatung: Planeco prüft Ihr Bauvorhaben und klärt, ob ein amtlicher Lageplan vom Vermessungsingenieur nötig ist oder eine einfache Lageplanskizze ausreicht.
- Beschaffung des Katasterauszugs: Planeco fordert den aktuellen Auszug aus dem Liegenschaftskataster beim zuständigen Vermessungsamt an – Sie müssen sich um nichts kümmern.
- Koordination mit dem Vermessungsingenieur: Wird ein amtlicher Lageplan benötigt, beauftragt Planeco einen öffentlich bestellten Vermessungsingenieur (ÖbVI) und stimmt alle Inhalte und Anforderungen ab.
- Integration in den Bauantrag: Der fertige Lageplan wird mit allen weiteren Unterlagen – Grundrisse, Baubeschreibung, ggf. Statik – zu einem vollständigen, einreichfertigen Antrag zusammengeführt.
Planeco übernimmt die gesamte Abstimmung mit Ämtern und Sachverständigen. Als Bauherr müssen Sie sich weder um Fristen noch um einzelne Behördengänge kümmern und erhalten alle Bauvorlagen aus einer Hand.
Fazit: Mit dem richtigen Lageplan den Bauantrag sicher einreichen
Der Lageplan ist das Herzstück jedes Bauantrags. Ohne ihn sind die Unterlagen formal unvollständig – die Bearbeitung durch die Bauaufsichtsbehörde kann erst beginnen, wenn alle Dokumente vollständig vorliegen. Wer die Anforderungen der jeweiligen Landesbauordnung kennt und frühzeitig einen öffentlich bestellten Vermessungsingenieur beauftragt, vermeidet unnötige Verzögerungen bei der Genehmigung.
Für Bauherren, die den Prozess nicht selbst koordinieren möchten, bietet Planeco Building einen Rundum-Service: von der Beschaffung des Lageplans über die Erstellung aller Bauvorlagen bis zur vollständigen Einreichung beim Bauamt. So starten Sie sicher und ohne Umwege in Ihr Bauvorhaben.
